| 碳纤维复合材料轴向压缩性能测试方法对比北大核心CSCD |
| |
| 引用本文： | 李龙,袁泽帅,王蕴宝,王凡文,杨云华. 碳纤维复合材料轴向压缩性能测试方法对比北大核心CSCD[J]. 宇航材料工艺, 2022, 52(2): 134-140 |
| |
| 作者姓名： | 李龙 袁泽帅 王蕴宝 王凡文 杨云华 |
| |
| 作者单位： | 航天材料及工艺研究所,先进功能复合材料技术重点实验室）;A,航天材料及工艺研究所,先进功能复合材料技术重点实验室）;A,火箭军装备部驻北京地区第一军事代表室,北京 100190,航天材料及工艺研究所,先进功能复合材料技术重点实验室）;A,航天材料及工艺研究所,先进功能复合材料技术重点实验室）;A |
| |

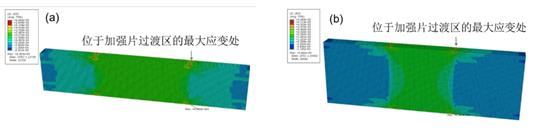

| 摘 要： | 轴向压缩性能一直是复合材料力学性能评价表征研究的难点。本文以国产T800级、M40J级碳纤维复合材料为研究对象,从试验研究、机理分析、计算模拟等角度,系统对比并分析了四种常用复合材料压缩性能测试方法的优劣与适用性,提出了优化的测试条件。试验与模拟结果表明,剪切加载方法(GB/T 3856—2005)易产生应力集中造成试样提前破坏,使压缩强度测试结果相比美标剪切加载方法(ASTM D3410—2016)降低约9%;端部加载(SACMA SRM 1R—94)测试结果较美标剪切加载和联合加载方法(ASTM D6641—2014)高3%~6%。测试条件优化研究中发现,加强片材质对破坏模式影响较大,强界面高强度复合材料适宜采用金属加强片,弱界面低强度复合材料适宜采用玻璃钢加强片。分析试样断口形貌,剪切加载和端部加载方法都可以观察到单向复合材料以纤维“跪折”为主的破坏模式。从测试结果和破坏模式来看,端部加载方法是较优的压缩强度测试方法。
|
| 关 键 词： | 碳纤维 复合材料 压缩性能 测试方法 破坏模式 |
| 收稿时间： | 2020-10-21 |
| 修稿时间： | 2022-03-30 |
A Comparative Research on Test Methods for the Compressive Properties of Unidirectional Carbon Fiber Reinforced Composites |
| |
| LI Long,YUAN Zeshuai,WANG Yunbao,WANG Fanwen and YANG Yunhua. A Comparative Research on Test Methods for the Compressive Properties of Unidirectional Carbon Fiber Reinforced Composites[J]. Aerospace Materials & Technology, 2022, 52(2): 134-140 |
| |
| Authors: | LI Long YUAN Zeshuai WANG Yunbao WANG Fanwen YANG Yunhua |
| |
| Abstract: | |
| |
| Keywords: | Carbon fiber Composite Compressive properties Test method Failure mode |
| 本文献已被 维普 等数据库收录！ |
| 点击此处可从《宇航材料工艺》浏览原始摘要信息 |
|
点击此处可从《宇航材料工艺》下载免费的PDF全文 |
|
