基于光源拼接的大视场聚焦纹影技术初步研究

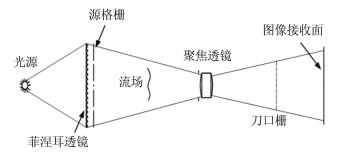

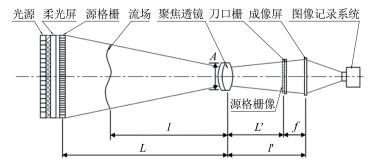

随着风洞试验技术的发展,模型尺寸不断增大,大视场流场显示技术显得日益重要。传统纹影等流场显示技术受光学元件尺寸的限制,流场显示视场难以超过Φ1.0m。在聚焦纹影技术基础上,提出使用可拼接的LED光源或其他光源替换菲涅耳透镜,流场显示视场很容易超过Φ1.5m。
在解决光源均匀照明、散热等问题后建立了一套视场为Φ150mm的原理性装置,清晰获得了蜡烛火焰及热吹风流场聚焦纹影图像。同时,可以在此类聚焦纹影系统中放置多套聚焦透镜,实现更大测试视场或不同截面的流场显示;在大视场流场显示中,需要在光源之后增加聚光镜等以提高光源利用效率。
