导弹从发射箱热发射过程的数值分析

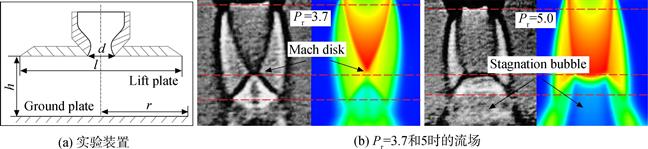

采用三维可压缩雷诺平均Navier?Stokes方程和k?ε湍流模型,研究了导弹出箱过程中,弹体姿态偏转后弹底周围环境及发射箱内的流场特性。首先,以超声速欠膨胀射流撞击平板实验为算例,对数值方法的有效性进行验证。其次,分别对导弹在约束期和半约束期箱内流动特性展开研究。研究表明:喷管尾流在发射箱内会形成强烈的引射效应。同时,在弹底会出现明显的回流区域,使导弹出箱时受到额外的阻力。考虑偏转后,发射装置受到的冲击载荷增大2倍以上,发射箱壁面受到的压力增加40%。而且,在半约束期,箱内的流场分布不再对称,会使得导弹受到额外的不平衡力矩。
