| 2219铝合金单轴拉/压蠕变时效行性行为研究 |
| |
| 作者姓名： | 尹旭妮 周理 刘玉振 范彬 熊志宏 |
| |
| 作者单位： | 湖南城市学院机械与电气工程学院,益阳 413000,湖南城市学院机械与电气工程学院,益阳 413000,湖南城市学院机械与电气工程学院,益阳 413000,湖南城市学院机械与电气工程学院,益阳 413000,湖南城市学院机械与电气工程学院,益阳 413000 |
| |
| 基金项目： | 湖南省教育厅科学研究项目（20C0361）;湖南城市学院研究项目（湘城院〔2020〕15 号25）;湖南省自然科学基金（2018JJ2021） |
| |
| 摘 要： |
为研究2219铝合金在蠕变时效成形过程中,不同应力状态（拉/压）对其蠕变行为的影响规律,采用室温拉伸的方法研究了165~185℃内单轴拉/压2219铝合金力学性能的变化。

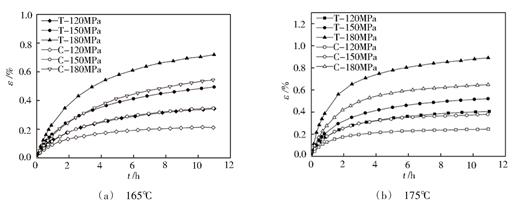

结果表明：最佳蠕变时效时间为11 h;在相同的时效制度下,拉/压应力蠕变变形量均随着温度的升高而增加,拉应力的蠕变变形量始终大于压应力的蠕变变形量;无论是拉/压应力蠕变时效还是无应力常规时效,其时效后的性能均随着温度的升高而降低,然而,拉应力时效后性能的下降幅度最为明显;最后,在时效温度为165℃时,不同应力状态下的各项性能指标均表现为最佳。
|
| 关 键 词： | 铝合金 拉伸蠕变时效 压缩蠕变时效 力学性能 |
| 收稿时间： | 2020-08-04 |
| 修稿时间： | 2020-12-16 |
|
| 点击此处可从《宇航材料工艺》浏览原始摘要信息 |
|
点击此处可从《宇航材料工艺》下载免费的PDF全文 |
|
