高精度矢量磁力仪地面测试定标系统大型磁屏蔽室仿真分析

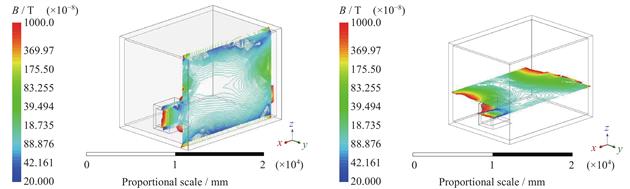

利用有限元分析方法开展大型磁屏蔽室的仿真分析,完成了高精度矢量磁力仪地面定标用大型磁屏蔽室的建模和性能仿真计算,从屏蔽效能、开口影响及内部磁场均匀度等方面对磁屏蔽室仿真计算和实测结果进行对比。结果表明,磁屏蔽空间内部中心区域的剩磁实测数值与仿真结果一致性较好,剩磁分布趋势基本一致,证明有限元分析方法在磁屏蔽室屏蔽性能定量分析的可行性。通过有限元分析方法,能够实现磁屏蔽室开口剩磁影响的定量计算,为磁屏蔽室门及通风孔设计提供依据;同时可以对内部磁场均匀区大小、残余梯度进行验证,有效避免工程实施后发现性能不满足设计要求的风险,有利于保障大空间磁屏蔽室的性能和建造效率。
