二氧化硅气凝胶原位填充聚酰亚胺泡沫的结构及隔热性能研究

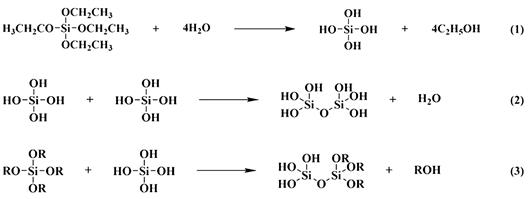

以超轻质开孔柔性聚酰亚胺泡沫为基体,采用溶胶凝胶工艺制备了一系列二氧化硅气凝胶原位填充的聚酰亚胺复合泡沫。复合泡沫密度10~100 kg/m³可调,厚度1~ 400 mm可调,最大宏观尺寸可达1 m×1 m。
对其泡孔结构、隔热性能、热性能进行了系统表征,分析了二氧化硅气凝胶原位填充聚酰亚胺泡沫的隔热机理。结果表明：二氧化硅气凝胶的引入,可有效降低复合泡沫室温热导率,提高其隔热性能;随着二氧化硅气凝胶含量的增加,聚酰亚胺复合泡沫的热导率由38.8 mW/（m·K）降低至19.6 mW/（m·K）;热端温度300 ℃时,复合泡沫热导率仅为61.1 mW/（m·K）;填充二氧化硅气凝胶后,聚酰亚胺复合泡沫热稳定性大大提高,在900 ℃下热失重残留量约为80%。
