酚醛树脂基泡沫碳材料的烧蚀与隔热性能

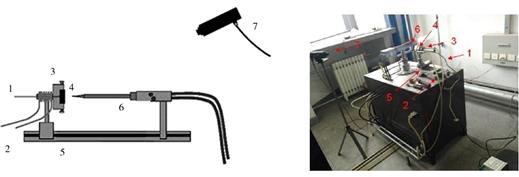

为考察纳米孔径的酚醛树脂基泡沫碳材料的烧蚀与隔热性能,以酚醛树脂为碳源,环戊烷为发泡剂,吐温80为表面活性剂,对甲苯磺酸为固化剂,采用发泡固化碳化工艺制备了低密度泡沫碳材料。所制备的泡沫碳材料密度为0. 3 g/cm^3,压缩强度达到了11. 7 MPa。采用LFA457激光导热仪考察了泡沫碳材料在不同温度下(25、200、400、600℃)的导热性能,25℃下热导率为0. 141 W/(m·K),600℃下热导率为0. 344 W/(m·K);通过氧乙炔试验(30 s/60 s)对泡沫碳材料与C/C复合材料在同样的气流条件下隔热性能进行了比较,在材料正面烧蚀峰值温度泡沫碳材料比C/C复合材料高出约400℃的情况下,背面峰值温度比C/C复合材料仍低出150℃;通过氧乙炔试验考察泡沫碳材料的抗烧蚀性能,氧乙炔烧蚀60 s的线烧蚀率为0. 031 mm/s。试验结果证明低密度的泡沫碳材料同时具备优异的隔热与高温抗烧蚀性能。
